Трубы для газоснабжения
Описание
Трубы ПНД предназначены для транспортировки природного газа, а также других газообразных сред, не оказывающих разрушающего воздействия на полиэтилен.
При устройстве подземных наружных газопроводов применяются полиэтиленовые трубы чёрного цвета с продольными жёлтыми маркировочными полосами, соответствующие требованиям ГОСТ Р 58121.2-2018 и ТУ 2248-003-10568380-2014. Компания ООО «Неосорбент» выпускает трубы диаметром от 20 до 630 мм.
Эксплуатационные характеристики ПНД труб для газопроводов во многом определяются маркой используемого полиэтилена. Наиболее востребованными на сегодняшний день являются трубы из ПЭ-100, а также двухслойные изделия с наружным экструзионным слоем из ПЭ 100-RC. Такие трубы соответствуют немецкому стандарту PAS 1075 и отличаются повышенной устойчивостью к медленному растрескиванию.

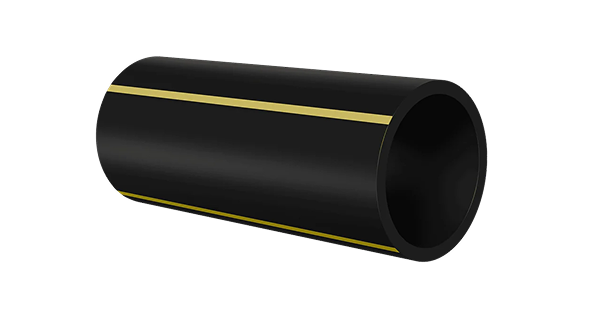

Однослойные трубы
Труба черного цвета с жёлтой полосой, изготавливается из ПЭ-100 (ПЭ 100-RC по запросу заказчика)

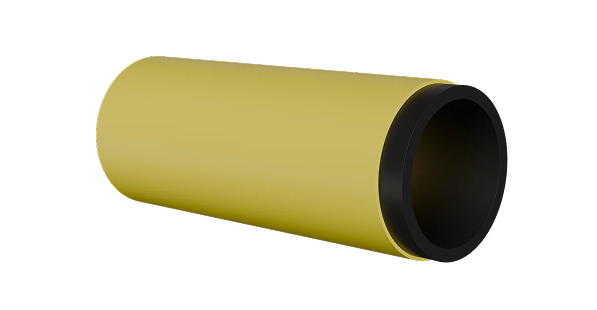

Двухслойные трубы
1. Наружный слой жёлтого цвета изготавливается из ПЭ 100-RC
2. Внутренний слой производится из ПЭ-100 (ПЭ 100-RC запросу заказчика)

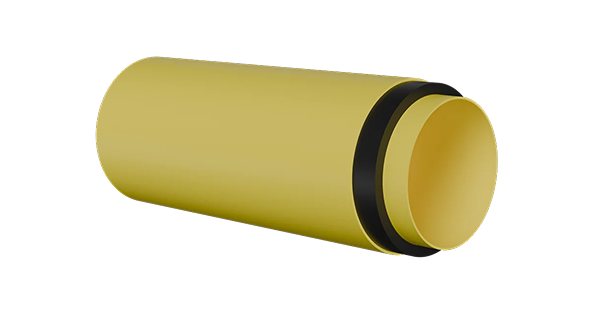

Трёхслойные трубы
1. Наружный слой жёлтого цвета изготавливается из ПЭ-100 (ПЭ 100-RC по запросу заказчика)
2. Средний слой чёрного цвета изготавливается из ПЭ-100
3. Внутренний слой жёлтого цвета изготавливается из ПЭ 100-RC
Сравнительная характеристика труб, произведённых из ПЭ-100 / ПЭ 100-RC
ПЭ-100
ПЭ 100-RC
Устойчивость к внутреннему давлению при температуре 20 °C и напряжении 12,4 МПа составляет не менее 100 часов
Устойчивость к внутреннему давлению при температуре 20 °C и напряжении 12,4 МПа — не менее 200 часов
Сопротивление медленному распространению трещин при 80 °C и давлении 9,2 бар — до 165 часов
Сопротивление медленному распространению трещин при 80 °C и давлении 9,2 бар — более 8 760 часов
Стойкость к быстрому распространению трещин при температуре 0 °C — 8 бар
Стойкость к быстрому распространению трещин при температуре 0 °C — 12 бар
Требуется устройство песчаной подсыпки при монтаже
Допускается укладка без устройства песчаной подсыпки
Применение при горизонтально направленном бурении без гильзы не рекомендуется
Возможна прокладка методом ГНБ без использования гильзы
Расчётный срок службы — до 50 лет
Расчётный срок службы — до 100 лет
Преимущества пластиковых труб для строительства
Защита труб от воздействия окружающей среды
Современное высокотехнологичное производство — защита продукции от подделок
Устойчивость к повышенным нагрузкам при укладке, транспортировке и хранении
Повышенная стойкость к образованию и распространению трещин, включая быстрые и медленные
Маркерный слой трубы упрощает визуальный контроль возможных механических повреждений при приёмке и эксплуатации
Маркировка наносится методом лазерного вспенивания и сохраняется на протяжении всего срока хранения и эксплуатации независимо от погодных условий
При температурной экструзии внутренний и внешний слои объединяются в единую структуру, что позволяет выполнять сварку без удаления внешнего слоя
Максимальное рабочее давление с учётом коэффициента запаса прочности — до 2,0 МПа
Возможность прокладки газопровода без устройства песчаной подсыпки
Подходит для реконструкции изношенных трубопроводов методом «труба в трубе»
Расчётный срок службы труб ПЭ-100 — до 50 лет, ПЭ 100-RC — до 100 лет
Высокая химическая стойкость и полное отсутствие коррозии
