НСПС и цокольные вводы
Описание
Неразъёмные соединения НСПС
Неразъёмное соединение НСПС состоит из двух патрубков разных диаметров — полиэтиленового и стального. Место их стыка дополнительно усиливается муфтой, обеспечивающей герметичное и надёжное соединение.
При изготовлении переходов «полиэтилен–сталь» используются полиэтиленовые трубы согласно ГОСТ 58121.2-2018 и 18599-2001, а стальные трубы соответствуют ГОСТ 3262-75, 10704-91, 10705-80, 8732-78 и 8734-75.
ООО «Неосорбент» производит НСПС для всех диаметров полиэтиленовых труб ПЭ-100. Производство осуществляется в строгом соответствии с ТУ 22.21.29-010-10568380-2022 для газораспределительных систем и ТУ 22.21.29-012-10568380-2022 для систем водоснабжения.
Применение НСПС:
-
для изготовления цокольных вводов различных диаметров;
-
для замены существующих стальных труб на полиэтиленовые путём поочерёдной установки полиэтиленовых участков;
-
позволяет использовать стальную запорную арматуру в полиэтиленовых трубопроводах.
Цокольные вводы
Цокольный газовый ввод предназначен для перевода подземного газопровода в надземное положение у здания.
Изделия производятся согласно оригинальным техническим условиям — ТУ 22.21.29-011-10568380-2022 ООО «Неосорбент».
В зависимости от конструкции и формы цокольные вводы делятся на несколько категорий, каждая из которых имеет свои особенности. Выбор конкретного типа зависит от климатических условий, типа грунта и требований проектной документации.

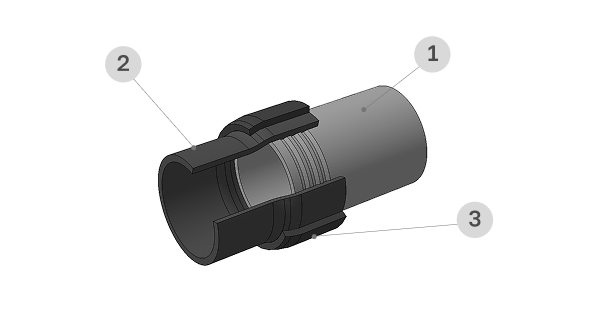

Неразъемные соединения (переходы) «полиэтилен-сталь» (НСПС)
1 - Стальная труба
2 - Труба ПЭ
3 - Усиливающая муфта
Неразъёмные соединения (переходы) «полиэтилен–сталь» (НСПС), выпускаемые ООО «Неосорбент», применяются в системах газораспределения и газопотребления, а также при строительстве напорных полиэтиленовых трубопроводов.

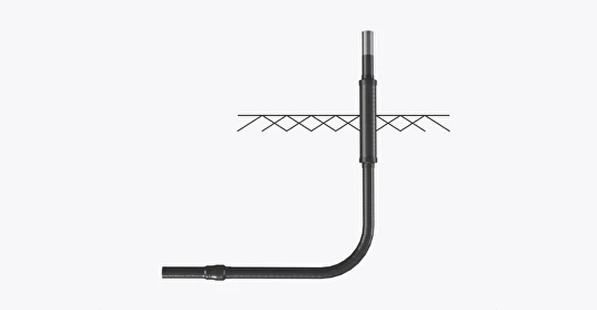

ЦВПС г-образный
Цокольный ввод ЦВПС-Г отличается расположением НСПС в горизонтальной части изделия.
Такое конструктивное решение предотвращает замерзание полиэтиленовой части трубопровода и обеспечивает возможность применения ЦВПС-Г в регионах с низкими температурами.

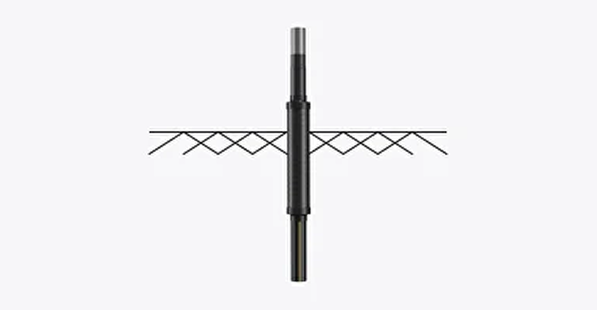

ЦВПС i-образный
Особенность цокольного ввода ЦВПС-i заключается в расположении НСПС в вертикальной части изделия. Это позволяет использовать «i-образные» вводы в любых типах грунта.
ЦВПС данного типа подключается к подземному трубопроводу с помощью отвода.
Монтаж изделия производится между трубой магистрального газопровода, выходящей из земли, и входной трубой здания или ГРПШ.
Технические характеристики
Полиэтиленовая часть
Стальная часть
Полиэтиленовый патрубок и обжимная муфта изготавливаются из полиэтиленовых труб ПЭ-100 в соответствии с ГОСТ 58121.2-2018.
Для изготовления стального патрубка применяется труба по следующим стандартам:
ГОСТ 3262-75, ГОСТ 10704-91, ГОСТ 10705-80, ГОСТ 8732-78, ГОСТ 8734-75.
Футляр изготавливается из полиэтиленовых труб ПЭ-100 по ГОСТ 58121.2-2018 и ГОСТ 18599-2001.
Футляр также может изготавливаться из стальных труб по ГОСТ 10704-91 и ГОСТ 10705-80.
Цокольные вводы диаметрами 32×25 мм, 40×32 мм и 63×57 мм изготавливаются без сварных стыков методом холодного гнутья, что повышает надёжность конструкции.
Цокольные вводы больших диаметров изготавливаются с применением стального отвода.
Для антикоррозийной защиты применяется:
битумно-полимерный праймер НК-50;
полимерная липкая лента ПОЛИЛЕН-40-ЛИ-63;
защитная полимерная обёртка ПОЛИЛЕН 40-ОБ-63.
